Product detalls
纳米多级孔硅基保温材料（简称“多级孔纳米硅”）是在玻璃棉、岩棉、微孔硅酸钙、发泡水泥等传统隔热保温材料基础上发展而来的一种新型硅基硬质绝热保温材料，由宁波万里管道有限公司和中国科学院上海硅酸盐研究所联合研发【发明专利号ZL202010011484.5】。本产品采用多种纳米、微米级硅质原料，经独特发泡工艺制备而成，在毫米、微米、纳米三级尺度均具有多孔结构，是一种新型的耐高温、多级孔绝热保温材料，具有优良的绝热、高强、耐高温、憎水、耐腐蚀等特性，生产周期短，施工粉尘少，环保无污染，性价比高。产品可制成板、块、哈夫管壳、异形件等多种形状，可用于工业蒸汽管道保温、工业设备保温隔热、建筑保温等领域。
| 中 文 名 | 纳米多级孔硅基保温材料、多级孔纳米硅 |
| 英 文 名 | Hierarchical nanoporous silica based insulation material |
| 用 途 | 高温绝热保温材料 |
| 相关行业 | 供热、化工、建筑 |
| 执行标准 | QNBGBWCL -2022 |
| 使用寿命 | 30年以上 |
Product parameters
参数 | 指标 | 检测依据 | |
密度（kg/m³） | 160~210 | GB/T 8624-2008 | |
抗压强度（MPa） | ≥0.55 | ||
抗折强度（MPa） | ≥0.23 | ||
最高耐温(℃) | ≥450 | ||
导热系数（W/(m·K)） | 25℃ | ≤0.056 | GB/T 10294-2008 |
| 100℃ | ≤0.062 | GB/T 10295-2008 | |
200℃ | ≤0.073 | ||
300℃ | ≤0.085 | ||
浸出液PH | 8.0～10.0 | GB/T 17393-2008 | |
Product advantages
1、低密度、高强度：
本产品由特种超细无机胶凝材料经特殊工艺制成，具有密度低、强度高的特点，其密度最低可达160 kg/m3，抗压强度最高可达1.0 MPa。
2、耐高温、导热系数低：
最高使用温度可达450℃以上，可在400℃以下工作环境长期使用，450℃匀温灼烧24小时后剩余抗压强度可达0.63 MPa，线收缩率小于0.6%；300℃下导热系数为0.080W/(m·K)，与170号微孔硅酸钙绝热制品相当（～0.081 W/(m·K)@300℃）。
3、A级防火：
本产品采用无机原料为主体制备而成，顺利通过GB/T 5464-2010规定的A1级燃烧性能检测，其持续燃烧时间为0，炉内平均温升、试样平均质量损失率、总热值等指标均远小于标准规定值，为优异的不燃材料。
4、防水性好：
多级孔纳米硅整体防水性能极好，环境水份无法渗透至材料内部；在水中可保持长期漂浮；经高温蒸煮外观无变化，干后内部结构及强度、绝热性能等无损失。
5、对钢筋无锈蚀：
本材料精选无氯、无氟原材料，产品浸出液显弱碱性，浸出液中Cl-、F-含量低，对钢筋无锈蚀。
Product specifications

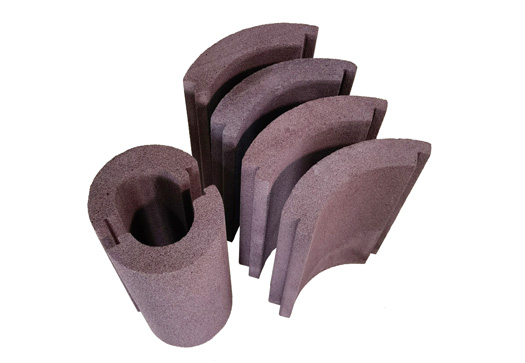

类型 | 管壳 |
| 类型 | 平板 |
管径 | ≧22mm均可 | 尺寸 | ≧100mm×100mm均可 | |
厚度 | ≧25mm均可 | 厚度 | ≧25mm均可，超过80mm建议分层； |
应用领域：
多级孔纳米硅目前主要应用于城镇供热、化工等行业的管道设备保温，也可用于建筑的墙体保温。
