热力管道布置设计原则、基本要求

  随着城镇集中供热的发展，热力管道的应用也越来越广泛，热力管道成为输送城镇热能的重要途径。所以在室外安装布置热力管道时，需要遵守一定的设计原则与基本要求，这样才能发挥出热力管道最大效能来。

  首先我们要了解的是管道布置设计必须具备的条件有哪些，同时应遵守的国家和行业法律法规、设计标准以及规程规范是什么。这些内容是繁多且十分重要的，接下来我将带大家一一了解。

一、热力管道布置设计必须具备的条件

工程设计统一规定、工艺流程（系统）图、设备布置图、设备表、设备图、相关专业的设计条件（总平面地形图、厂房建筑图、电气电缆、热力管道布置图等）。

二、常见的管道布置设计常用标准、规程和规范

管道布置中有许多标准规范，查阅起来非常的繁琐，这边有一些常见标准、规程和规范供大家参考。

《工业设备及管道绝热工程设计规范》(GB 50264-2013)

《石油化工企业设计防火规范》(GB 50160-2008)

《建筑设计防火规范》(GB 50016-2014)(2018年版)

《职业性接触毒物危害程度分级》(GBZ 230-2010)

《城镇燃气设计规范》(GB 50028-2006)

《城镇供热管网设计规范》(CJJ 34-2010)

《城镇供热直埋热水管道技术规程》(CJJ/T 81-2013)

《小型火力发电厂设计规范》(GB 50049-2011)

《火力发电厂汽水管道设计规范》(DL/T 5054-2016)

《火力发电厂保温油漆设计规程》(DL/T 5072-2007)

《发电厂化学设计规范》(DL/T 5068-2014)

《燃气一蒸汽联合循环电厂设计规定》(DL/T 5174-2003)

《锅炉房设计规范》(GB 50041-2008)

《发生炉煤气站设计规范》(GB 50195-2013)

《压缩空气站设计规范》(GB 50029-2014)

《氧气站设计规范》(GB 50030-2013)

《氢氧站设计规范》(GB 50177-2005)

《石油化工金属管道布置设计规范》(SH 3012-2011)

《输气管道工程设计规范》(GB 50251-2015)

《输油管道工程设计规范》(GB 50253-2014)

《化工企业静电接地设计规程》(HG/T 20675-1990)

三、室外管道管网布置原则

   1.厂区内管道的敷设，应与厂区内的道路、建筑物、构筑物等协调，减少管道与铁路、道路的交叉；

   2.大直径管道应靠近管架柱子布置；

   3.需设置“π”型补偿器的高温管道，应布置在靠近柱子处；

   4.热力管道，仪表和电气电缆槽架等宜布置在管架上层；工艺管道，腐蚀性介质管宜布置在下层；

   5.管架上的管道设计，应预留10～20％余量；

   6.B类流体介质管道与电缆和氧气管道并行或交叉敷设时，其净距应符合规范要求；

   7.道路、铁路上方的管道上不应有阀门、法兰、螺纹接头及带填料的补偿器等可能泄露的组件；

   8.管廊层间距及管道净距应满足安装及运行要求；

   9.蒸汽管道或可凝气体管道，支管宜从主管的上方接出，蒸汽冷凝液管宜接至回收总管上方。

四、管道组件布置安全

管道组件包括管子、三通、弯头、异径管、阀门、法兰、垫片、过滤器、补偿器等，管件的布置方面应遵循以下布置原则。

管道组件布置原则：应尽可能布置在变形位移小，应力较低的部位。

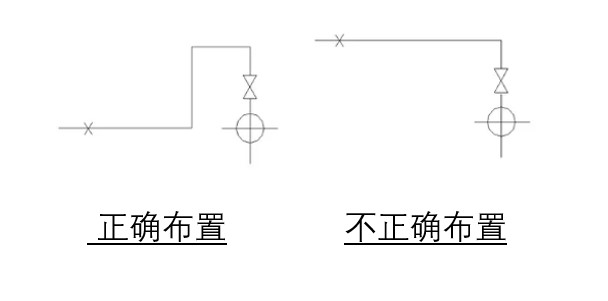

阀门布置：伐木布置如下图示意。

五、管道安全距离与敷设方式

  热力、电力、易燃易爆流体介质等各种管道交叉关系及安全距离应严格按规程规范的要求布置，实在无法满足时，应采取有效措施。管道的敷设方式得当与否也将影响管道的安全，例如在城镇主干道路应当使用直埋敷设的方式，更加美观且不影响生活生产。

总结

         在进行管道设计时应充分地考虑到管道的走向和支撑体系的设计，综合保温管道的选型和配置，以求达到安全、合理、适用、经济的最佳组合。现在国家标准要求直埋蒸汽管道100%工厂预制化生产，行业中已经有相当成熟的预制直埋蒸汽保温管生产技术，能够在保证质量安全可靠的同时，将工期尽可能缩短。另外架空蒸汽保温管道产品国家虽未强制要求预制化生产，但市面上已经有了预制架空蒸汽保温管道产品。预制架空蒸汽保温管是一种使用预制化生产工艺制造，在工程现场采用模块化方式装配施工，用于输送蒸汽的保温管道产品。预制化的高质量、短工期优势显著，有利于生产标准化和环境保护。随着行业内标准的不断提高，逐步预制化是未来供热行业发展的主要趋势。
